DescriptionCe Kit comprend :

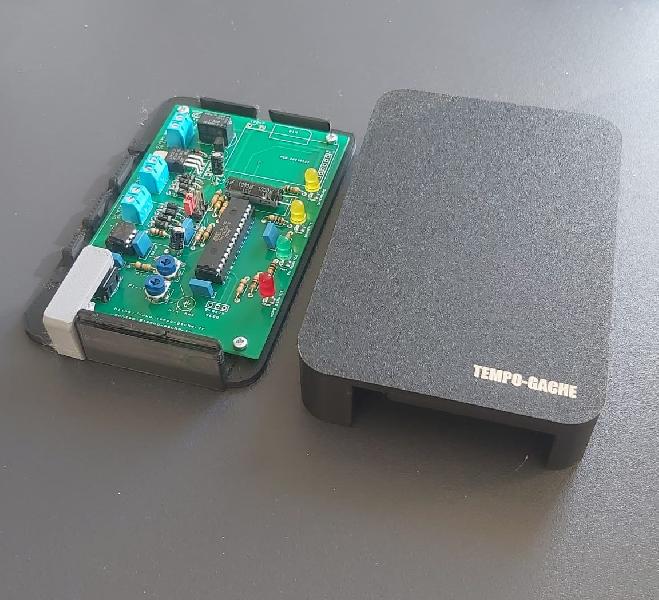

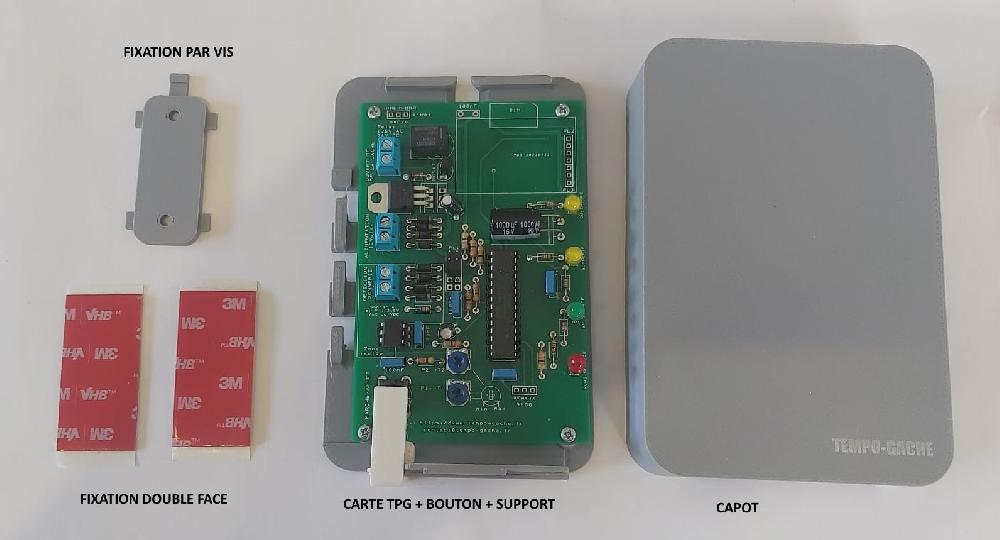

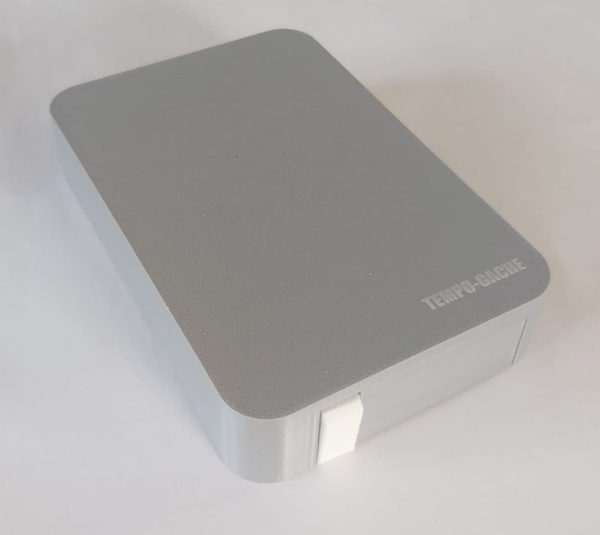

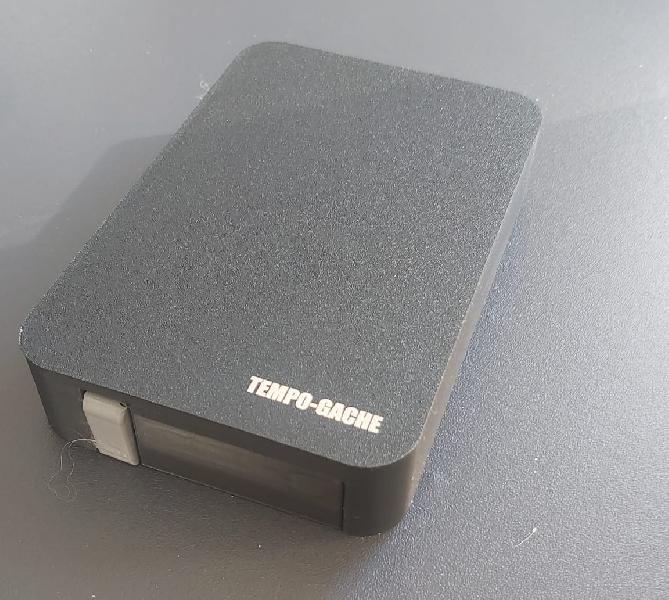

- 1 boitier Tempo-gache TPG ORIGIN 2025
- 2 stick 3M double face pour la fixation

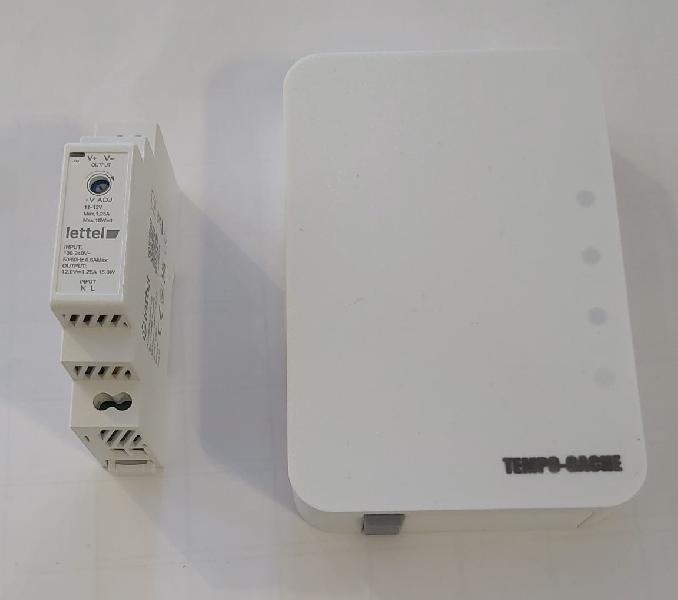

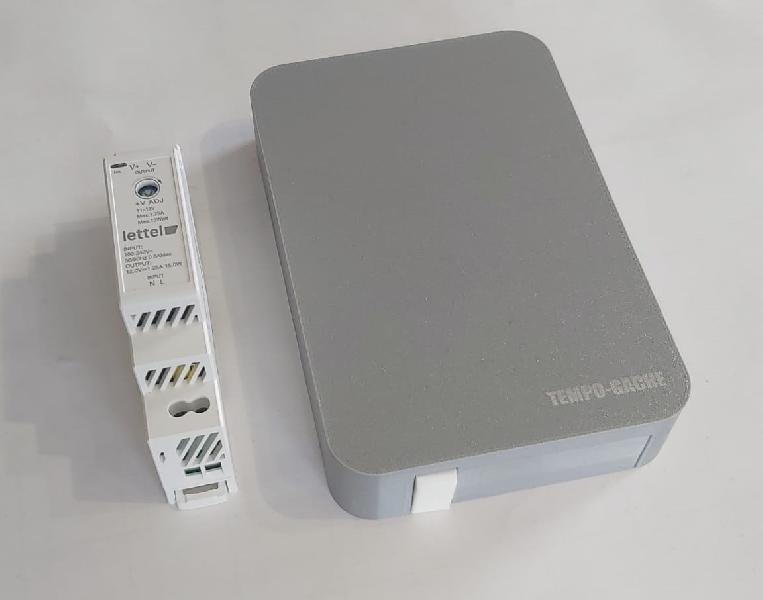

- Une alimentation pour tableau DIN (transfo 220/12V 1.25A) (Attention, faite appel à un électricien)
- 4 m de câble téléphonique 4 paires .
- 2 x 1.5mm² 1 rouge et un bleu pour le 220V longueur environ 30cm
- 1 notice TPG ORIGIN 2025
- 1 schéma de branchement (nous fournir la photo de l'intérieur de votre interphone)
Notre solution n'est pas compatible avec tous les interphones . Merci de nous contactez avant de passer commande .
Il sera nécessaire de brancher 4 fils dans l'interphone, 2 pour détecter la sonnerie et 2 pour ouvrir la porte.
Notre solution approuvé depuis de nombreuse années à les caractéristiques suivantes :
- connecteur A : ouverture de porte : relais contact sec 30VDC 1A / 60VDC 0.3A (pas de polarité)
- connecteur B : Alimentation : 9-12V continu régulé consommation < 40mA (pas de polarité)
- connecteur C : détection de la sonnerie via un opto-coupleur : impédance 1K , tension de seuil de détection > 2.5V (pas de polarité)
cycle de fonctionnement : En service / voyant vert allumé
détection de sonnerie -> temporisation T1 puis ouverture de la porte durant la temporisation T2 puis déactivation de la sonnerie durant T3
Bouton En Service / Hors service
Temporisation réglage par potentiomètre 1s < T1 < 10s 1s < T2 < 5s
T3 = s (temporisation fixe)
Cavalier de configuration PL1
- mode normal
- mode 3 sonneries (*)
- mode appui long (*)
- mode installation (mémoire si sonnerie et test relais par appui court sur bouton)
(*) : compatible sur interphone analogique seulement .
Résumé
Le boitier tempo-gache se branche sur votre interphone, dans votre appartement .
Il détecte une sonnerie et appui sur le bouton d'ouverture à votre place .
Le branchement reste technique ce produit est réservé à des techniciens, n'hésitez pas à contacter un installateur partenaire .
La version 2025 permet de sécuriser l'appui bouton pour passer En/Hors service . changement sur appui long > 3 secondes
