Description Description

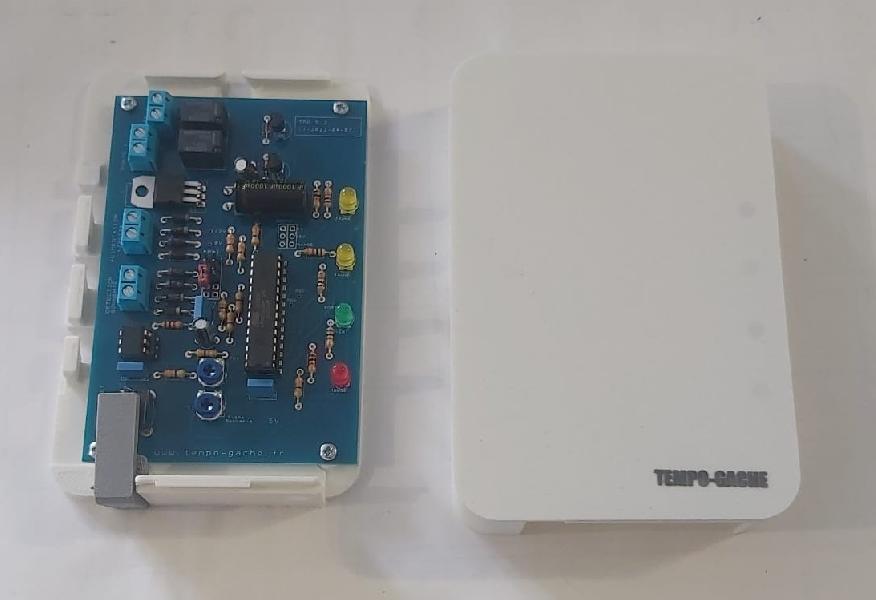

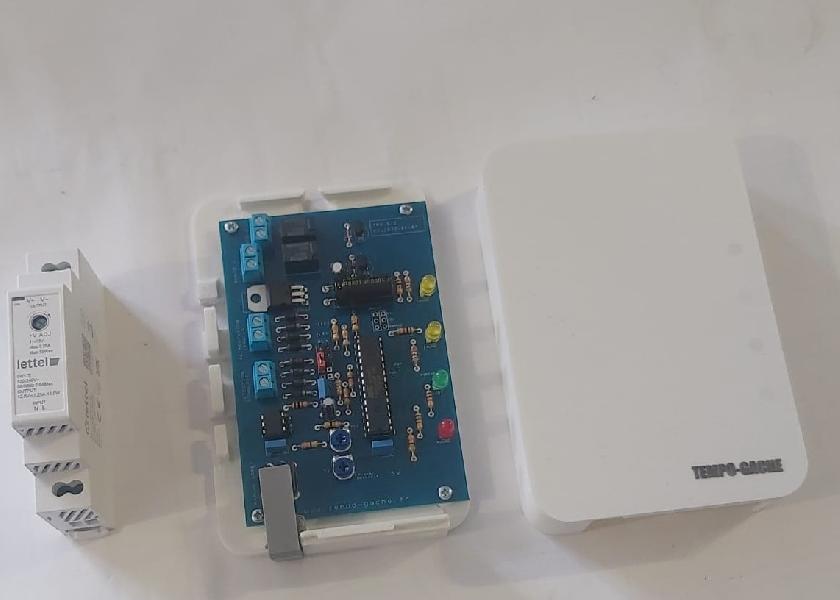

Ce Kit comprend :

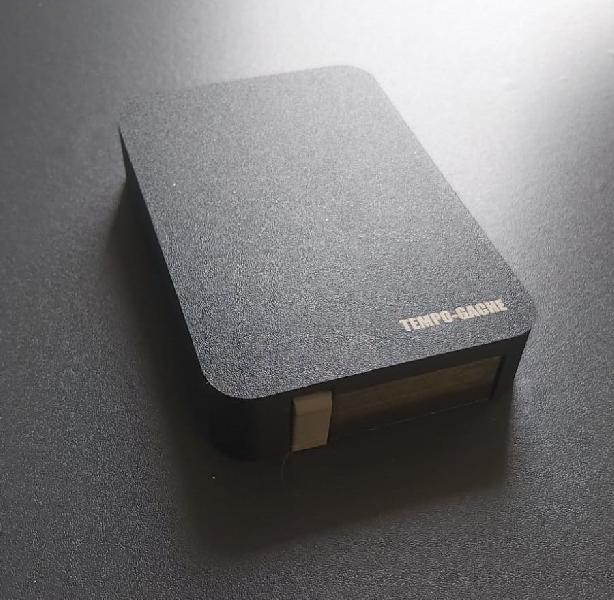

- 1 boitier Tempo-gache TPG DOUBLE 2024 (dimension 140 x 60 x 28 mm) poind : 131g
- 2 stick 3M double face pour la fixation
- Une alimentation pour tableau DIN (transfo 220/12V 1.25A) (Attention, faite appel à un électricien)
- 4 m de câble téléphonique 4 paires .
- 2 x 1.5mm² 1 rouge et un bleu pour le 220V longueur environ 30cm
- 1 notice TPG DOUBLE
- 1 schéma de branchement (nous fournir la photo de l'intérieur de votre interphone)
Notre solution n'est pas compatible avec tous les interphones . Merci de nous contactez avant de passer commande .
Il sera nécessaire de brancher 6 fils dans l'interphone, 2 pour détecter la sonnerie et 2 par bouton à géré.
Notre solution approuvé depuis de nombreuse années à les caractéristiques suivantes :
- connecteur A : ouverture de porte : relais contact sec 30VDC 1A / 60VDC 0.3A (pas de polarité)
- connecteur B : Alimentation : 9-12V continu régulé consommation < 40mA (pas de polarité)
- connecteur C : détection de la sonnerie via un opto-coupleur :
impédance 1K , tension de seuil de détection > 2.5V (pas de polarité)
cycle de fonctionnement : En service / voyant vert allumé
détection de sonnerie -> temporsisation T1 puis ouverture de la
porte durant la temporisation T2 (appui sur premier bouton) puis temporisation T3=T1 puis appui 2eme bouton pendant T4=T2
Bouton En Service / Hors service
Temporisation réglage par potentiomètre 1s < T1,T3 < 10s 1s < T2,T4 < 5s
Cavalier de configuration PL1
voir notice pdf
(*) : compatible sur interphone analogique seulement .
Résumé
Résumé
Le boitier TPG-DOUBLE se branche sur votre interphone, dans votre appartement .
Il détecte une sonnerie et appui successivement sur2 boutons (par exemple Parler puis Ouvrir) .
Le branchement reste technique ce produit est réservé à des techniciens, n'hésitez pas à contacter un installateur partenaire .
