Kit TPG DOUBLE ALIM PRISE
200.00 € HT (240.00€ TTC )


Référence :K TPG D ALIM P
poids(kg) :0.16

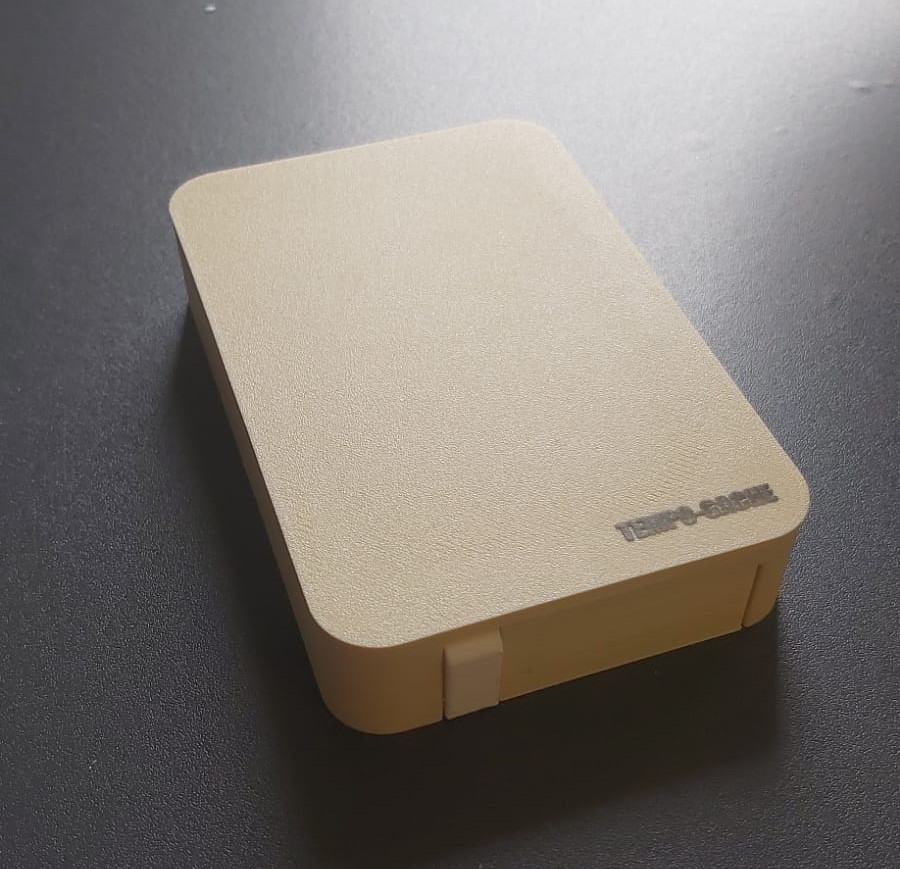

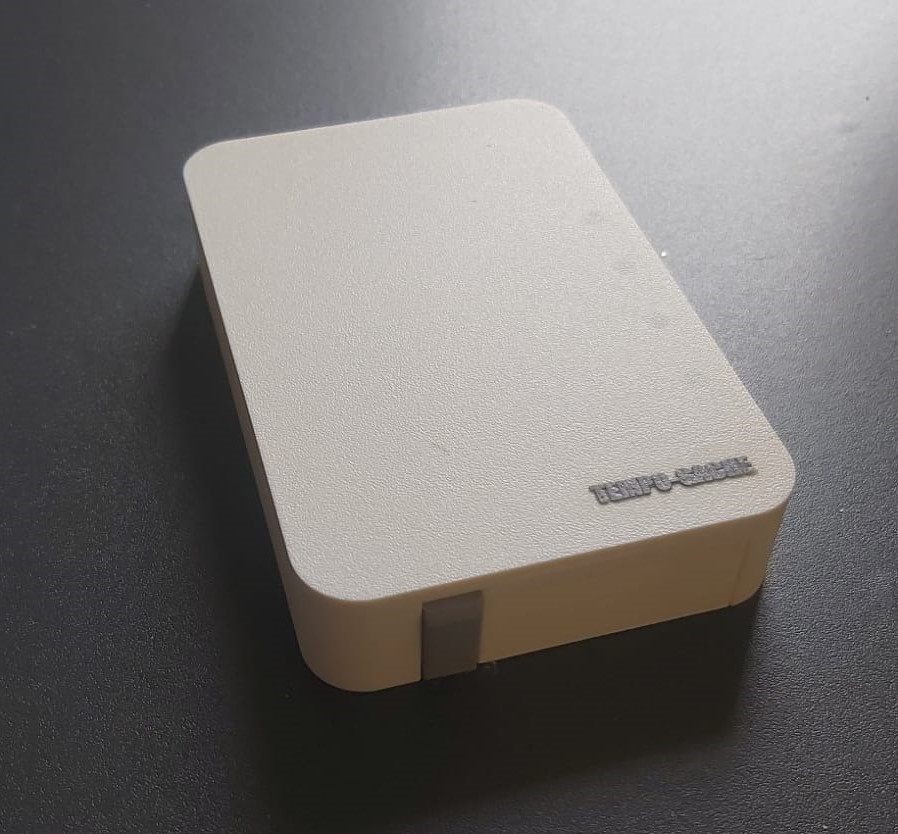

boitier :
bouton :
dimensions (cm) :13x9.5x2.8
Description Description

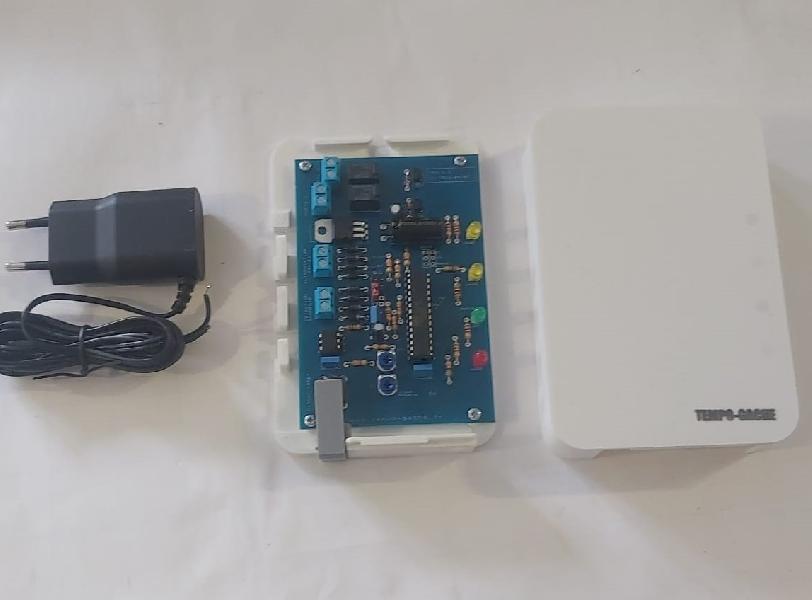

Ce Kit comprend :

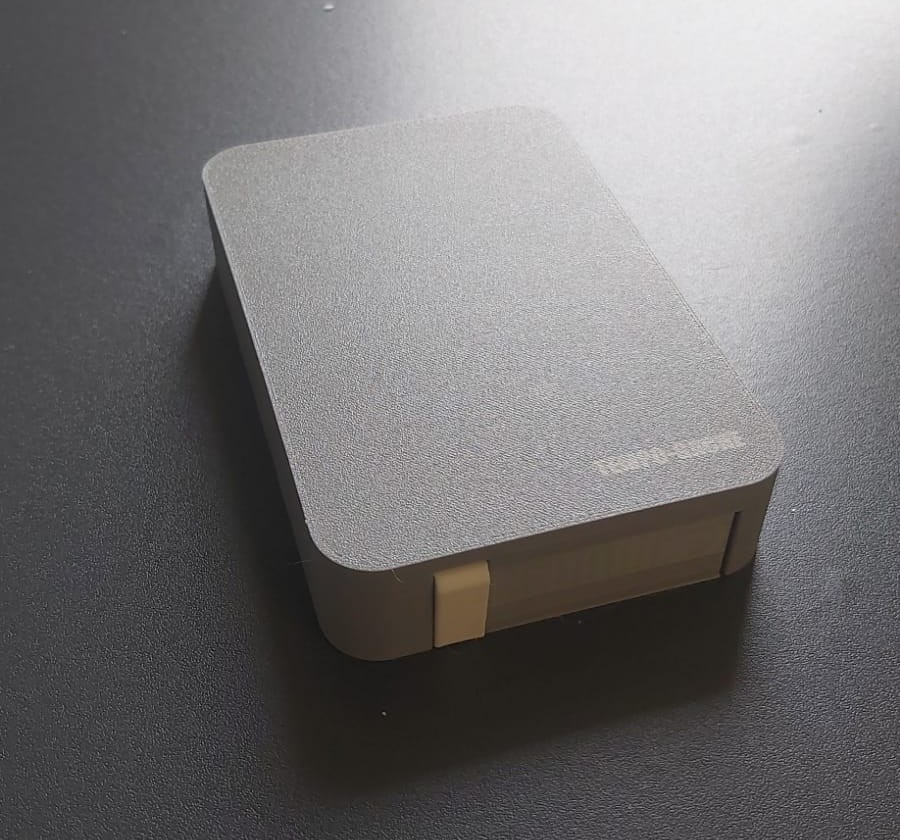

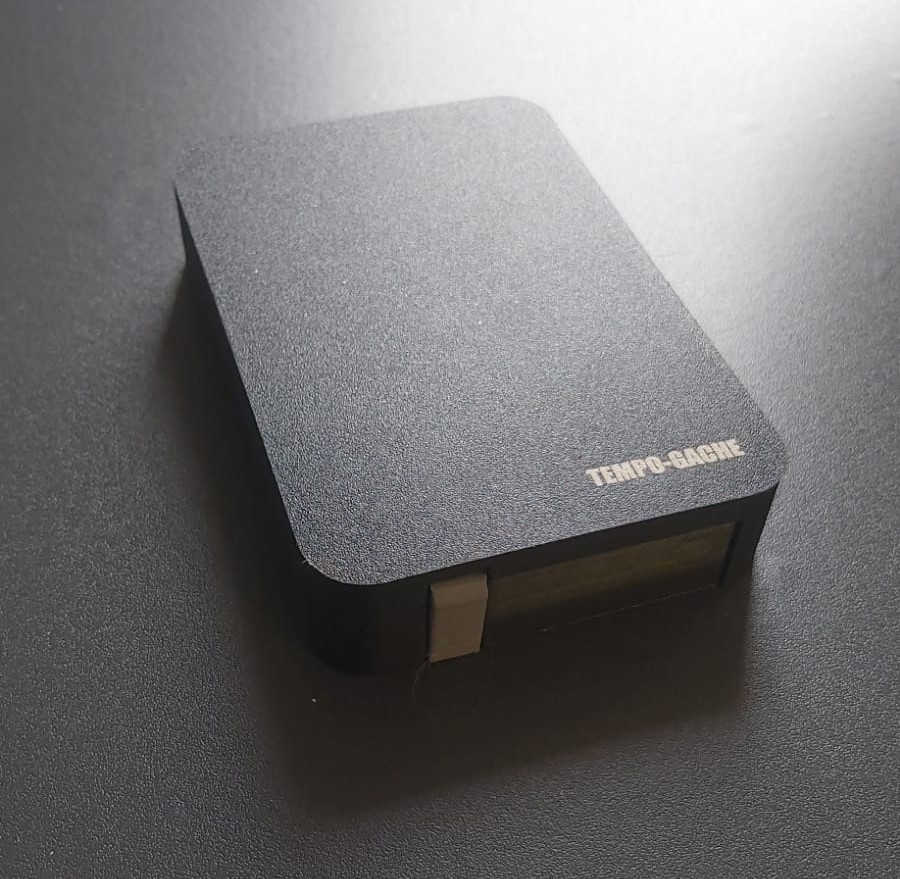

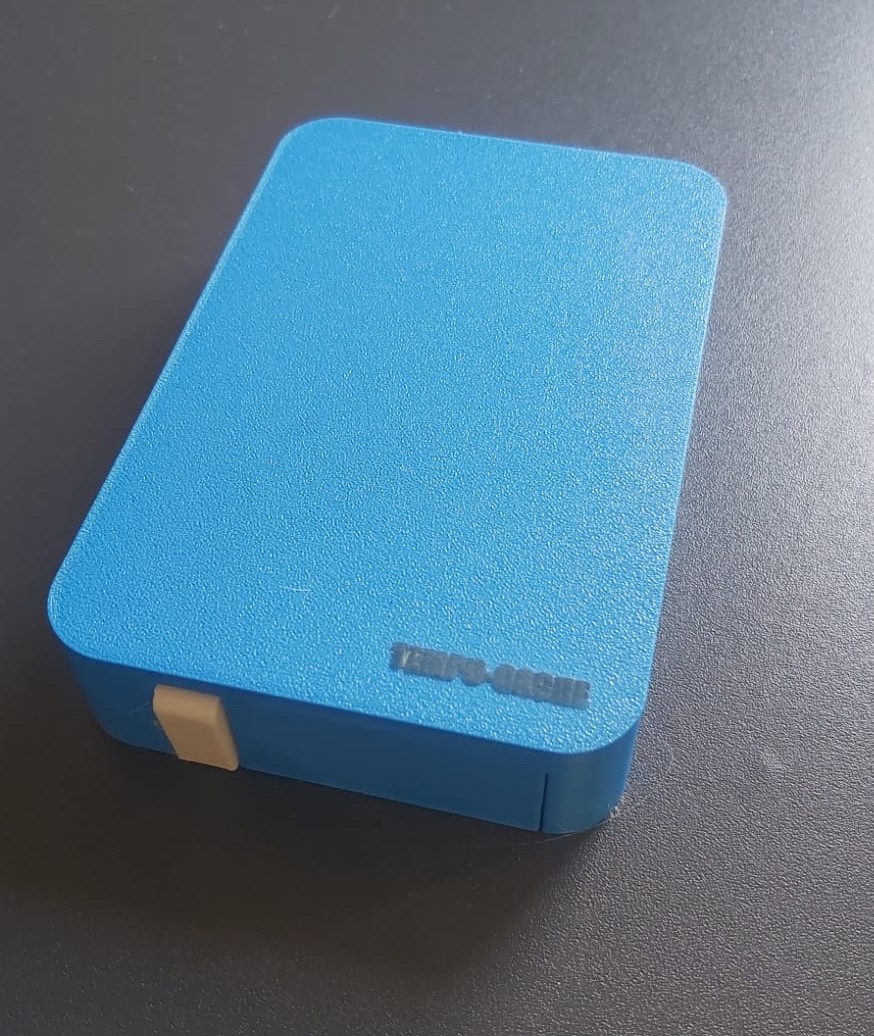

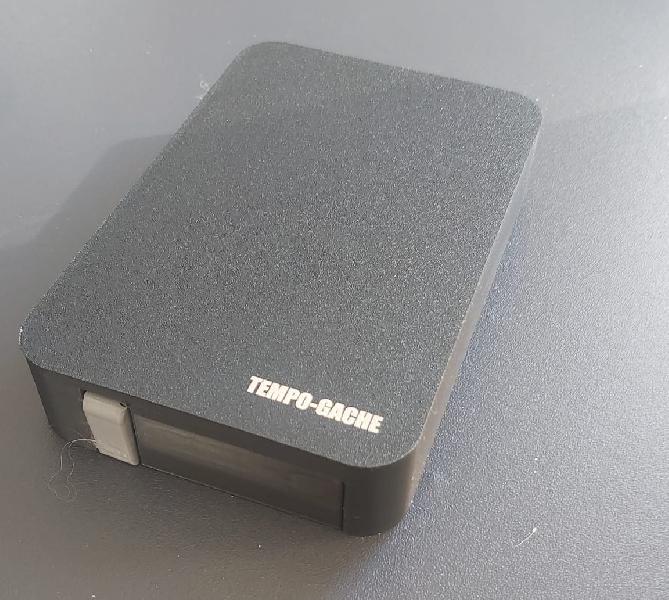

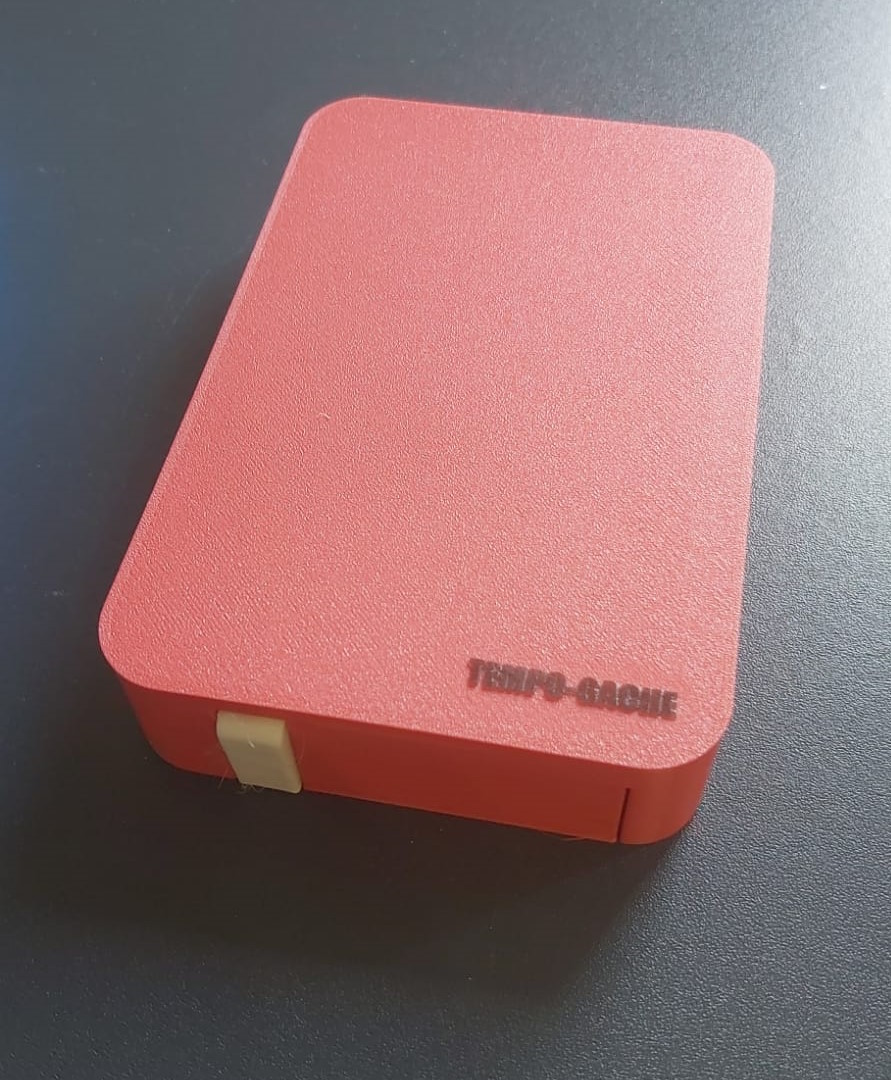

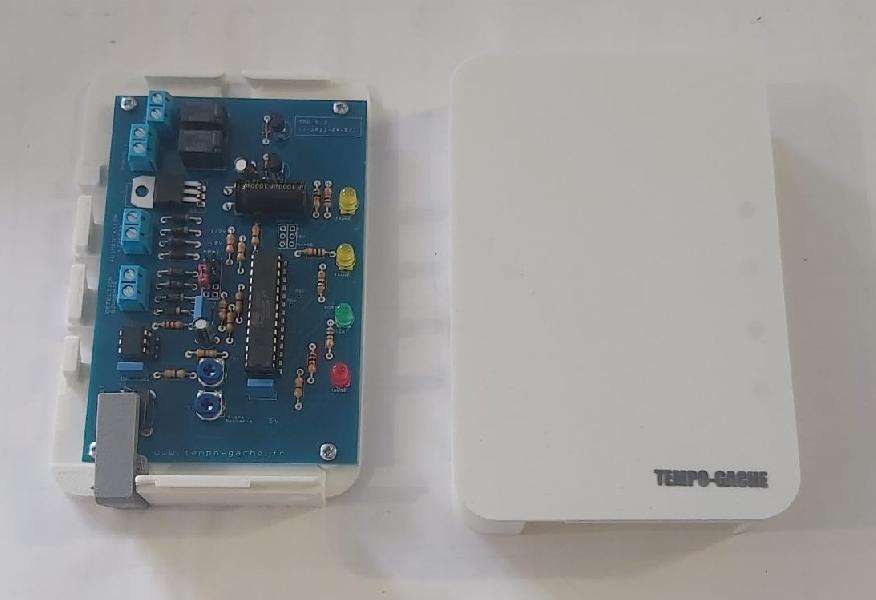

- 1 boitier Tempo-gache TPG DOUBLE 2024    (dimension 140 x 60 x 28 mm)   poind : 131g

- 2 stick 3M double face pour la fixation

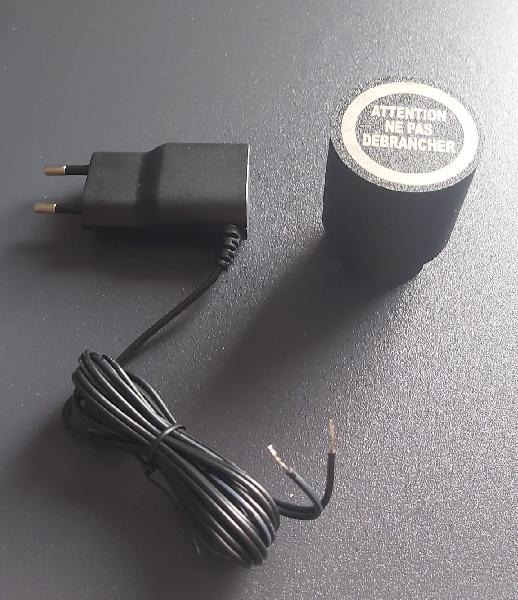

- Une alimentation pour prise secteur  (transfo 220/12V 0.4A)

- 2 m  de câble téléphonique 4 paires .

- 1 notice TPG DOUBLE

- 1 schéma de branchement  (nous fournir la photo de l'intérieur de votre interphone)

Notre solution n'est pas compatible avec tous les interphones .  Merci de nous contactez avant de passer commande .

Il sera nécessaire de brancher 6 fils dans l'interphone,  2 pour détecter la sonnerie et 2 par bouton à géré.

Notre solution approuvé depuis de nombreuse années à  les caractéristiques suivantes :

- connecteur A : ouverture de porte :  relais contact sec 30VDC 1A   /  60VDC 0.3A (pas de polarité)

- connecteur B : Alimentation : 9-12V continu régulé consommation < 40mA  (pas de polarité)

- connecteur C : détection de la sonnerie via un opto-coupleur : impédance 1K , tension de seuil de détection > 2.5V (pas de polarité)

cycle de fonctionnement : En service / voyant vert allumé

détection de sonnerie -> temporsisation T1  puis ouverture de la porte durant la temporisation T2 (appui sur premier bouton) puis temporisation T3=T1  puis appui 2eme bouton pendant T4=T2

Bouton En Service / Hors service

Temporisation réglage par potentiomètre  1s < T1,T3 < 10s   1s < T2,T4 < 5s

Cavalier de configuration PL1

voir notice pdf

(*) : compatible sur interphone analogique seulement .

Résumé

Résumé

Le boitier TPG-DOUBLE se branche sur votre interphone, dans votre appartement .

Il détecte une sonnerie et appui successivement sur 2 boutons (par exemple Parler puis Ouvrir) .

Le branchement reste technique ce produit est réservé à des techniciens,  n'hésitez pas à contacter un installateur partenaire .
